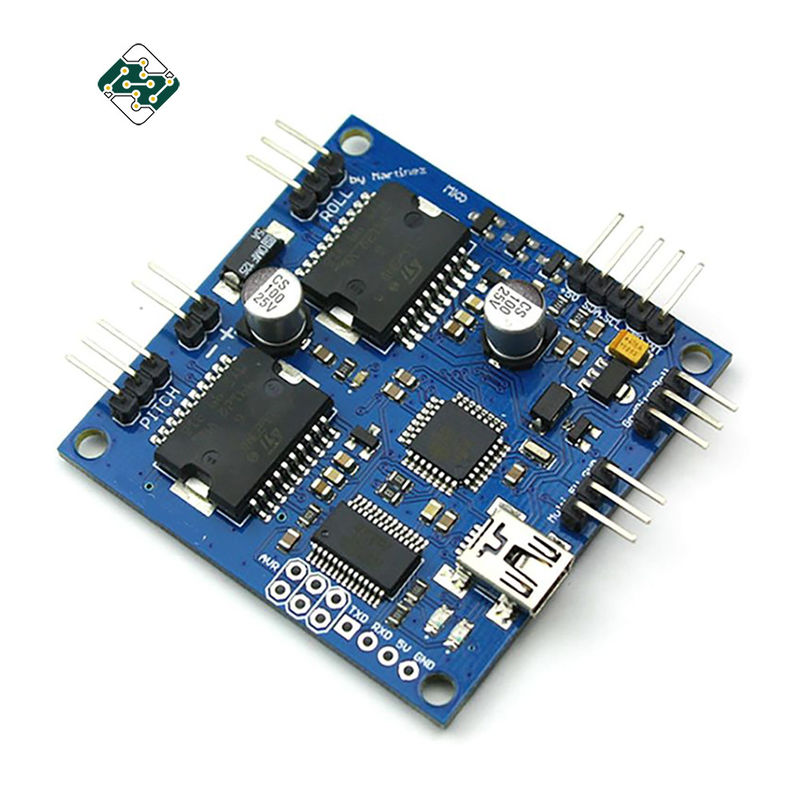

Name: ENIGの多層サーキット ボードのめっき、自動車多層PCBの製造業
Brand: Shenzhen Zhongtenghuakong Technology Co., Ltd.
SKU: HKCC2211YH104
Price: 55.00 USD
Availability: InStock

プロダクト細部

起源の場所: 中国

ブランド名: OEM Customized

証明: ISO/RoHS/TS16949

モデル番号: HKCC2211YH104

支払及び船積みの言葉

最小注文数量: 5pcs

価格: USD10-USD100

パッケージの詳細: 内装 : プチプチ袋外装 : 標準カートンボックス

受渡し時間: 20 平日

支払条件: L/C、T/T

供給の能力: 5000PCS/週

最もよい価格を得なさい

プロダクト細部

製品説明

ハイライト:
                                                                                                                                                                                                                                                                                                                多層サーキット ボードのめっき, ENIGの多層サーキット ボード, 自動車多層PCBの製造業


コンダクターの幅（W）:	+/-20%元のアートワークの	穴径（H）:	非PTH L:+/-0.05mm （2mil）
アウトライン公差:	+/-0.125mm （5mil） CNCの旅程	ゆがみ及びねじれ:	0.7%
ステンシルタイプ:	レーザー及び赤い接着剤及びめっき	ステンシル厚さ（分）:	0.1mm
絶縁抵抗:	<50ohm>	テスト電圧:	300V

コンダクターの幅（W）:	+/-20%元のアートワークの
穴径（H）:	非PTH L:+/-0.05mm （2mil）
アウトライン公差:	+/-0.125mm （5mil） CNCの旅程
ゆがみ及びねじれ:	0.7%
ステンシルタイプ:	レーザー及び赤い接着剤及びめっき
ステンシル厚さ（分）:	0.1mm
絶縁抵抗:	<50ohm>
テスト電圧:	300V

ENIGの多層サーキットボードのめっき、自動車多層PCBの製造業

製品の説明

自動車プロダクトのための多層ENIG PCBのプリント基板堅いPCB

PCBのPCBAの引用語句のためのファイルそして条件:

参照番号のBOM （資材表）:構成の記述、製造業者の名前および部品番号。
PCB Gerberファイル。
PCBの製作のデッサンおよびPCBAの組立図。
試験手順。
アセンブリ高さの条件のような機械制限

PCB板製造およびPCBAサービス:
- o PCB板は、私達購入したサーキットボードの部品作った
- oの電子導通試験板かPCBA
- oの速い配達、帯電防止パッケージ
- 指導的迎合的なo RoHS無鉛
- PCBの設計、PCBのレイアウト、PCBの、PCBアセンブリ購入する、製造、部品テスト、パッキングおよびPCB配達からのo 1停止サービス
- o Eleectronicの製造業サービス
PCBアセンブリのための詳しい言葉:
- oの技術的要求事項:
  - §の専門の表面土台およびによ穴のはんだ付けする技術
  - 1206のような§のさまざまなサイズ、0805の0603部品SMTの技術
  - § ICT （回路テストで）、FCT （機能回路テスト）の技術
  - ULのセリウム、FCCのRoHSの承認が付いている§ PCBアセンブリ
  - SMTのための§窒素のガスの退潮はんだ付けする技術
  - §の高水準SMTおよびはんだの一貫作業
  - §高密度相互に連結された板配置技術容量
- oの引用の条件:
  - §のGerberファイルおよびBomのリスト
  - §は私達のためのpcbaかpcbaのサンプルのpicsを取り除く
  - PCBAのための§テスト方法
- o PCBの指定:
  - §の層:1つから12の層
  - §材料:FR-4、CEM-1、CEM-3、高さTG、FR-1自由な、FR4ハロゲンFR-2、アルミニウム等。
  - 最高§。終了する厚さ:0.2への4.0mm （0.02 | 0.25の″）
  - 最高§。終了する板側面:500 x 500mm （20 x 20"）
  - § Min.はドリル孔のサイズを:0.25mm （10mil）
  - §の最少線幅:0.10mm （4mil）
  - §の最少行送り:0.10mm （4mil）
  - §は終わり/処置浮上する:、化学錫無鉛、HALS/HALS化学金、金をめっきする液浸の金
  - §の銅の厚さ:0.5から3.0 oz
  - §はマスク色をはんだ付けする:緑/黒く/白く/赤い/青
  - §の内部のパッキング:ポリ袋
  - §の外のパッキング:標準的なカートンのパッキング
  - §の穴の許容:PTH:±0.076、NTPH:±0.05
  - §の証明書:UL、ISO 9001、ISO 14001、RoHS、UL
  - 打つことの側面図を描く§:、Vカット斜角が付く誘導
  - 各種各様のプリント基板アセンブリにOEMサービスを提供する§

コンダクターの幅（W）	+/-20%元のアートワークの
穴径（H）	非PTH L:+/-0.05mm （2mil）
輪郭の許容	+/-0.125mm （5mil） CNCの旅程
ゆがみ及びねじれ	0.7%
ステンシルタイプ	レーザー及び赤い接着剤及びめっき
ステンシル厚さ（分）	0.1MM
絶縁抵抗	<50ohm>
テスト電圧	300V
装置を点検しなさい	AOIのX線、3D SPI
保守システム	BGA修理テーブル及び他の修理装置
