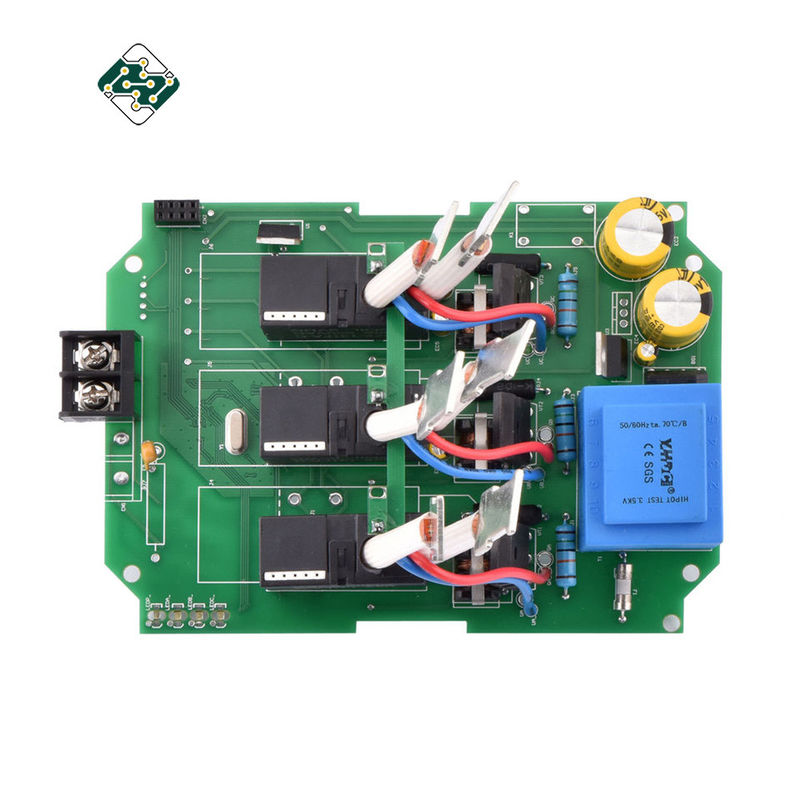

Name: 厚さ0.2-4mmの多層PCBAの多目的充電器PCBアセンブリ
Brand: Shenzhen Zhongtenghuakong Technology Co., Ltd.
SKU: HKCC2211YH118
Price: 55.00 USD
Availability: InStock

プロダクト細部

起源の場所: 中国

ブランド名: OEM Customized

証明: ISO/RoHS/TS16949

モデル番号: HKCC2211YH118

支払及び船積みの言葉

最小注文数量: 5pcs

価格: USD10-USD100

パッケージの詳細: 内装 : プチプチ袋外装 : 標準カートンボックス

受渡し時間: 20 平日

支払条件: L/C、T/T

供給の能力: 5000PCS/週

最もよい価格を得なさい

プロダクト細部

製品説明

ハイライト:
                                                                                                                                                                                                                                                                                                                4mmの多層PCBA, 充電器の多層PCBA, 多目的充電器PCBアセンブリ


終わり板の最高のサイズ:	23inch*35inch	特別な科学技術の条件:	盲目の及び埋められたViasおよび高い厚さの銅
Eテスト:	100%のEテスト;高圧テスト	Identsの最低の高さ:	25ミル
生産の層の数:、両面Single-sided、多層:	、両面Single-sided、多層	切断:	せん断、Vスコアは、タブ導いた
銅の厚さ:	習慣、0.5-4oz、規則的な1oz	板厚さ:	0.2-4mm、規則的な1.6mm

終わり板の最高のサイズ:	23inch*35inch
特別な科学技術の条件:	盲目の及び埋められたViasおよび高い厚さの銅
Eテスト:	100%のEテスト;高圧テスト
Identsの最低の高さ:	25ミル
生産の層の数:、両面Single-sided、多層:	、両面Single-sided、多層
切断:	せん断、Vスコアは、タブ導いた
銅の厚さ:	習慣、0.5-4oz、規則的な1oz
板厚さ:	0.2-4mm、規則的な1.6mm

厚さ0.2-4mmの多層PCBAの多目的充電器PCBアセンブリ

製品の説明

Pcbaのプリント基板アセンブリをつけるソケットUsbの充電器のサーキットボードPCB

PCBのPCBAの引用語句のためのファイルそして条件:

参照番号のBOM （資材表）:構成の記述、製造業者の名前および部品番号。
PCB Gerberファイル。
PCBの製作のデッサンおよびPCBAの組立図。
試験手順。
アセンブリ高さの条件のような機械制限

PCB板製造およびPCBAサービス:
- o PCB板は、私達購入したサーキットボードの部品作った
- oの電子導通試験板かPCBA
- oの速い配達、帯電防止パッケージ
- 指導的迎合的なo RoHS無鉛
- PCBの設計、PCBのレイアウト、PCBの、PCBアセンブリ購入する、製造、部品テスト、パッキングおよびPCB配達からのo 1停止サービス
- o Eleectronicの製造業サービス
PCBアセンブリのための詳しい言葉:
- oの技術的要求事項:
  - §の専門の表面土台およびによ穴のはんだ付けする技術
  - 1206のような§のさまざまなサイズ、0805の0603部品SMTの技術
  - § ICT （回路テストで）、FCT （機能回路テスト）の技術
  - ULのセリウム、FCCのRoHSの承認が付いている§ PCBアセンブリ
  - SMTのための§窒素のガスの退潮はんだ付けする技術
  - §の高水準SMTおよびはんだの一貫作業
  - §高密度相互に連結された板配置技術容量
- oの引用の条件:
  - §のGerberファイルおよびBomのリスト
  - §は私達のためのpcbaかpcbaのサンプルのpicsを取り除く
  - PCBAのための§テスト方法
- o PCBの指定:
  - §の層:1つから12の層
  - §材料:FR-4、CEM-1、CEM-3、高さTG、FR-1自由な、FR4ハロゲンFR-2、アルミニウム等。
  - 最高§。終了する厚さ:0.2への4.0mm （0.02 | 0.25の″）
  - 最高§。終了する板側面:500 x 500mm （20 x 20"）
  - § Min.はドリル孔のサイズを:0.25mm （10mil）
  - § Min.の線幅:0.10mm （4mil）
  - § Min.の行送り:0.10mm （4mil）
  - §は終わり/処置浮上する:、化学錫無鉛、HALS/HALS化学金、金をめっきする液浸の金
  - §の銅の厚さ:0.5から3.0 oz
  - §はマスク色をはんだ付けする:緑/黒く/白く/赤い/青
  - §の内部のパッキング:ポリ袋
  - §の外のパッキング:標準的なカートンのパッキング
  - §の穴の許容:PTH:±0.076、NTPH:±0.05
  - §の証明書:UL、ISO 9001、ISO 14001、RoHS、UL
  - 打つことの側面図を描く§:、Vカット斜角が付く誘導
  - 各種各様のプリント基板アセンブリにOEMサービスを提供する§

終わり板の最高のサイズ	23inch*35inch
特別な科学技術の条件	盲目の及び埋められたViasおよび高い厚さの銅
Eテスト	100%のEテスト;高圧テスト
Identsの最低の高さ	25mil
生産の層の数	、両面Single-sided、多層
切断	せん断、Vスコアは、タブ導いた
銅の厚さ	習慣、0.5-4oz、規則的な1oz
板厚さ	0.2-4mm、規則的な1.6mm
ねじれ、曲がること	≤ 0.75%、分:0.5%
終了する板厚さの許容	±0.1MM
