Name: 多目的GPSの追跡者のサーキット ボード、世帯多層陶磁器PCB
Brand: Shenzhen Zhongtenghuakong Technology Co., Ltd.
SKU: HKCC2211YH108
Price: 55.00 USD
Availability: InStock

プロダクト細部

起源の場所: 中国

ブランド名: OEM

証明: ISO/RoHS/TS16949

モデル番号: HKCC2211YH108

支払及び船積みの言葉

最小注文数量: 2個

価格: USD10-USD100

パッケージの詳細: 内装 : プチプチ袋外装 : 標準カートンボックス

受渡し時間: 20 平日

支払条件: T/T

供給の能力: 5000PCS/週

最もよい価格を得なさい

プロダクト細部

製品説明

ハイライト:
                                                                                                                                                                                                                                                                                                                多目的GPSの追跡者のサーキット ボード, 陶磁器GPSの追跡者回路Boardv, 世帯多層陶磁器PCB


基材:	FR4 CEM1 CEM3の陶磁器アルミニウム	板厚さ:	0.5~3.2mm
最少行送り:	0.08mm	最小穴サイズ:	0.15mm
Min.線幅:	0.08mm	穴の位置の正確さ:	+/-0.003」
終わりの穴のサイズ:	PTH +/-0.003」、NPTH +/-0.002」	リング環:	分0.1mm

基材:	FR4 CEM1 CEM3の陶磁器アルミニウム
板厚さ:	0.5~3.2mm
最少行送り:	0.08mm
最小穴サイズ:	0.15mm
Min.線幅:	0.08mm
穴の位置の正確さ:	+/-0.003」
終わりの穴のサイズ:	PTH +/-0.003」、NPTH +/-0.002」
リング環:	分0.1mm

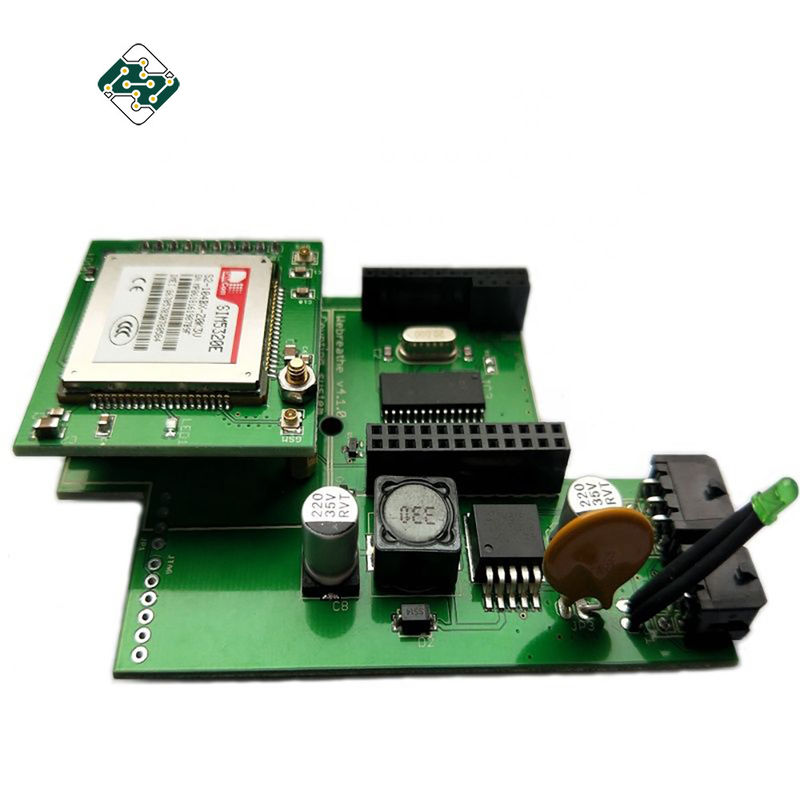

多目的GPSの追跡者のサーキットボード、世帯多層陶磁器PCB

製品の説明

多層GPSの追跡者PCBの家庭用電化製品のプリント基板

PCBのPCBAの引用語句のためのファイルそして条件:

参照番号のBOM （資材表）:構成の記述、製造業者の名前および部品番号。
PCB Gerberファイル。
PCBの製作のデッサンおよびPCBAの組立図。
試験手順。
アセンブリ高さの条件のような機械制限

PCB板製造およびPCBAサービス:
- o PCB板は、私達購入したサーキットボードの部品作った
- oの電子導通試験板かPCBA
- oの速い配達、帯電防止パッケージ
- 指導的迎合的なo RoHS無鉛
- PCBの設計、PCBのレイアウト、PCBの、PCBアセンブリ購入する、製造、部品テスト、パッキングおよびPCB配達からのo 1停止サービス
- o Eleectronicの製造業サービス
PCBアセンブリのための詳しい言葉:
- oの技術的要求事項:
  - §の専門の表面土台およびによ穴のはんだ付けする技術
  - 1206のような§のさまざまなサイズ、0805の0603部品SMTの技術
  - § ICT （回路テストで）、FCT （機能回路テスト）の技術
  - ULのセリウム、FCCのRoHSの承認が付いている§ PCBアセンブリ
  - SMTのための§窒素のガスの退潮はんだ付けする技術
  - §の高水準SMTおよびはんだの一貫作業
  - §高密度相互に連結された板配置技術容量
- oの引用の条件:
  - §のGerberファイルおよびBomのリスト
  - §は私達のためのpcbaかpcbaのサンプルのpicsを取り除く
  - PCBAのための§テスト方法
- o PCBの指定:
  - §の層:1つから12の層
  - §材料:FR-4、CEM-1、CEM-3、高さTG、FR-1自由な、FR4ハロゲンFR-2、アルミニウム等。
  - 最高§。終了する厚さ:0.2への4.0mm （0.02 | 0.25の″）
  - 最高§。終了する板側面:500 x 500mm （20 x 20"）
  - § Min.はドリル孔のサイズを:0.25mm （10mil）
  - § Min.の線幅:0.10mm （4mil）
  - §の最少行送り:0.10mm （4mil）
  - §は終わり/処置浮上する:、化学錫無鉛、HALS/HALS化学金、金をめっきする液浸の金
  - §の銅の厚さ:0.5から3.0 oz
  - §はマスク色をはんだ付けする:緑/黒く/白く/赤い/青
  - §の内部のパッキング:ポリ袋
  - §の外のパッキング:標準的なカートンのパッキング
  - §の穴の許容:PTH:±0.076、NTPH:±0.05
  - §の証明書:UL、ISO 9001、ISO 14001、RoHS、UL
  - 打つことの側面図を描く§:、Vカット斜角が付く誘導
  - 各種各様のプリント基板アセンブリにOEMサービスを提供する§

基材	FR4 CEM1 CEM3の陶磁器アルミニウム
板厚さ	0.5~3.2mm
最少行送り	0.08mm
Min.Holeのサイズ	0.15mm
Min.線幅	0.08mm
穴の位置の正確さ	+/-0.003」
終わりの穴のサイズ	PTH +/-0.003」、NPTH +/-0.002」
リング環	分0.1mm
穴Rrgistrationへの銅の特徴	+/-0.003」
はんだのマスクRrgistration	+/-0.003」
