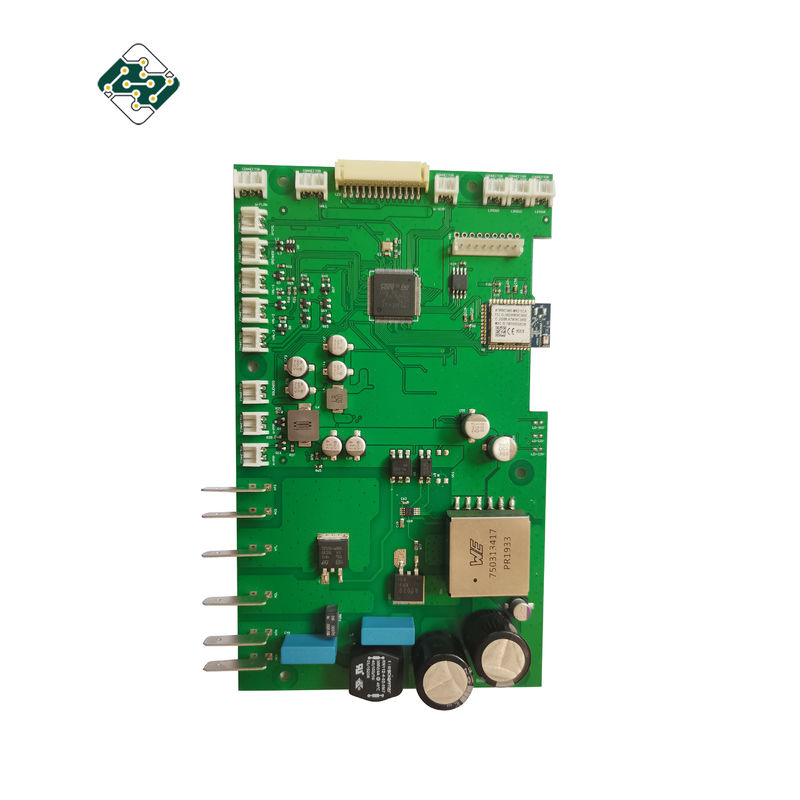

Name: 厚さ0.2-8mm PCBAのサーキット ボードの製作サービス耐久財
Brand: Shenzhen Zhongtenghuakong Technology Co., Ltd.
SKU: HKCC2211YH20
Price: 55.00 USD
Availability: InStock

プロダクト細部

起源の場所: 中国

ブランド名: OEM Customized

証明: ISO9001/ISO14001/CE

モデル番号: HKCC2211YH20

支払及び船積みの言葉

最小注文数量: 5pcs

価格: USD10-USD100

パッケージの詳細: 内装 : プチプチ袋外装 : 標準カートンボックス

受渡し時間: 20 平日

支払条件: L/C、T/T

供給の能力: 5000PCS/週

最もよい価格を得なさい

プロダクト細部

製品説明

ハイライト:
                                                                                                                                                                                                                                                                                                                0.2mm PCBAのサーキット ボード, 8mm PCBAのサーキット ボード, OEM PCBの製作サービス


ボードアプリケーション:	3Dプリンタ	戦士の表情:	青、緑、黒、黄、赤、白
板厚さ:	0.2～8mm	銅の厚さ:	0.5～8オンス
最小線幅:	0.1mm	表面の終わり:	HASL、浸漬金、浸漬スズ、OSP、ENIG + OSP、浸漬銀
レイヤー:	2~58層	材料:	標準 FR4、Mid-Tg FR4、Hi-Tg FR4、鉛フリーアセンブリ材料

ボードアプリケーション:	3Dプリンタ
戦士の表情:	青、緑、黒、黄、赤、白
板厚さ:	0.2～8mm
銅の厚さ:	0.5～8オンス
最小線幅:	0.1mm
表面の終わり:	HASL、浸漬金、浸漬スズ、OSP、ENIG + OSP、浸漬銀
レイヤー:	2~58層
材料:	標準 FR4、Mid-Tg FR4、Hi-Tg FR4、鉛フリーアセンブリ材料

厚さ0.2-8mm PCBAのサーキットボードの製作サービス耐久財

製品の説明

多層PCBの図式的な設計製作サービス注文の加湿器PCBA

PCBのPCBAの引用語句のためのファイルそして条件:

参照番号のBOM （資材表）:構成の記述、製造業者の名前および部品番号。
PCB Gerberファイル。
PCBの製作のデッサンおよびPCBAの組立図。

試験手順。
アセンブリ高さの条件のような機械制限

PCB板製造およびPCBAサービス:
- o PCB板は、私達購入したサーキットボードの部品作った
- oの電子導通試験板かPCBA
- oの速い配達、帯電防止パッケージ
- 指導的迎合的なo RoHS無鉛
- PCBの設計、PCBのレイアウト、PCBの、PCBアセンブリ購入する、製造、部品テスト、パッキングおよびPCB配達からのo 1停止サービス
- o Eleectronicの製造業サービス
PCBアセンブリのための詳しい言葉:
- oの技術的要求事項:
  - §の専門の表面土台およびによ穴のはんだ付けする技術
  - 1206のような§のさまざまなサイズ、0805の0603部品SMTの技術
  - § ICT （回路テストで）、FCT （機能回路テスト）の技術
  - ULのセリウム、FCCのRoHSの承認が付いている§ PCBアセンブリ
  - SMTのための§窒素のガスの退潮はんだ付けする技術
  - §の高水準SMTおよびはんだの一貫作業
  - §高密度相互に連結された板配置技術容量
- oの引用の条件:
  - §のGerberファイルおよびBomのリスト
  - §は私達のためのpcbaかpcbaのサンプルのpicsを取り除く
  - PCBAのための§テスト方法
- o PCBの指定:
  - §の層:1つから12の層
  - §材料:FR-4、CEM-1、CEM-3、高さTG、FR-1自由な、FR4ハロゲンFR-2、アルミニウム等。
  - 最高§。終了する厚さ:0.2への4.0mm （0.02 | 0.25の″）
  - 最高§。終了する板側面:500 x 500mm （20 x 20"）
  - § Min.はドリル孔のサイズを:0.25mm （10mil）
  - § Min.の線幅:0.10mm （4mil）
  - §の最少行送り:0.10mm （4mil）
  - §は終わり/処置浮上する:、化学錫無鉛、HALS/HALS化学金、金をめっきする液浸の金
  - §の銅の厚さ:0.5から3.0 oz
  - §はマスク色をはんだ付けする:緑/黒く/白く/赤い/青
  - §の内部のパッキング:ポリ袋
  - §の外のパッキング:標準的なカートンのパッキング
  - §の穴の許容:PTH:±0.076、NTPH:±0.05
  - §の証明書:UL、ISO 9001、ISO 14001、RoHS、UL
  - 打つことの側面図を描く§:、Vカット斜角が付く誘導
  - 各種各様のプリント基板アセンブリにOEMサービスを提供する§

外のパッキング	標準的なカートンのパッキング
穴の許容	PTH:±0.076、NTPH:±0.05
打つことの側面図を描くこと	、Vカット斜角が付く誘導
層	1つから12の層
終了する厚さ	0.2への4.0mm （0.02 \| 0.25の″）
終了する板側面	500 x 500mm （20 x 20"）
最少ドリル孔のサイズ	0.25mm （10mil）
Min.の線幅	0.10mm （4mil）
最少行送り	0.10mm （4mil）
表面の終わり/処置	、化学錫無鉛、HALS/HALS化学金、金をめっきする液浸の金
