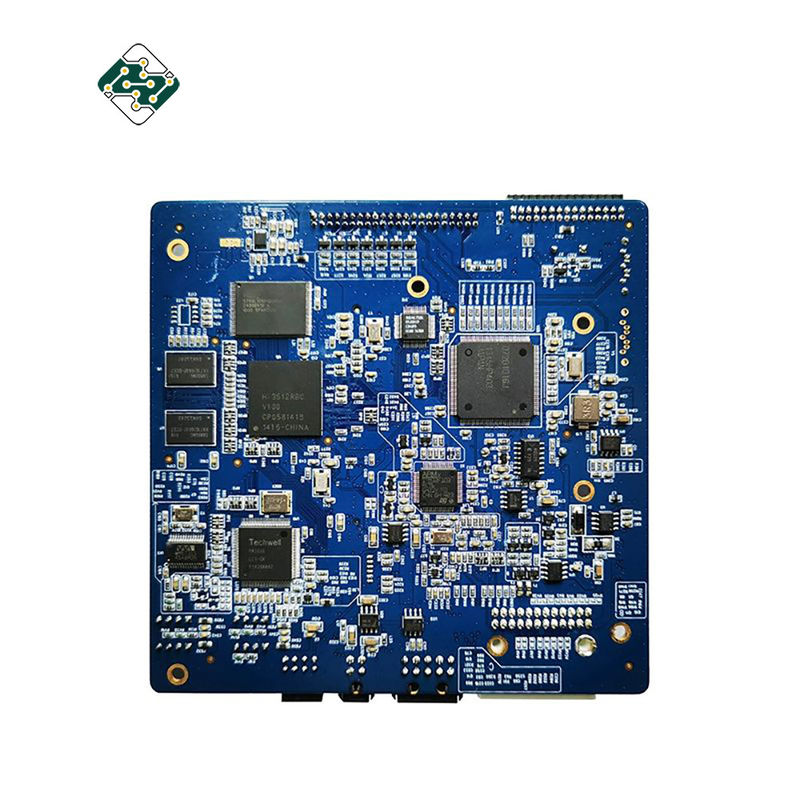

医学FR4倍はPCB味方した

プロダクト細部

起源の場所: 中国

ブランド名: OEM Customized

証明: ISO9001/ISO13485

モデル番号: HKCC2211YH77

支払及び船積みの言葉

最小注文数量: 5pcs

価格: USD10-USD100

パッケージの詳細: 内装 : プチプチ袋 外装 : 標準カートンボックス

受渡し時間: 20 平日

支払条件: L/C、T/T

供給の能力: 6000個/週

最もよい価格を得なさい
ハイライト:

医学FR4倍はPCB味方した

,

0.35ピッチFR4の倍はPCB味方した

,

二重味方されたFR4 PCB 52の層の

銅の厚さ:
0.5~9oz
板厚さ:
0.1~7mm
レイヤー:
1~52Layers
Min. IC Pitch:
03015 Chip/0.35ピッチBGA
試験サービス:
100% AOI ICT FCTのテスト
PTHの銅の厚さ:
0.4-2mil (10-50um)
ラインの真珠の強さ:
≥ 6lb/in (≥ 107g/mm)
Vカットの角度:
25°、30°、45°、60°
銅の厚さ:
0.5~9oz
板厚さ:
0.1~7mm
レイヤー:
1~52Layers
Min. IC Pitch:
03015 Chip/0.35ピッチBGA
試験サービス:
100% AOI ICT FCTのテスト
PTHの銅の厚さ:
0.4-2mil (10-50um)
ラインの真珠の強さ:
≥ 6lb/in (≥ 107g/mm)
Vカットの角度:
25°、30°、45°、60°
医学FR4倍はPCB味方した
製品の説明

Allwinner A64の人間の特徴をもつ倍はアセンブリ医学のパッドのためのFR4 PCB板味方した



PCBのPCBAの引用語句のためのファイルそして条件:

  • 参照番号のBOM (資材表):構成の記述、製造業者の名前および部品番号。
  • PCB Gerberファイル。
  • PCBの製作のデッサンおよびPCBAの組立図。
  • 試験手順。
  • アセンブリ高さの条件のような機械制限
  • PCB板製造およびPCBAサービス:
    • o PCB板は、私達購入したサーキット ボードの部品作った
    • oの電子導通試験板かPCBA
    • oの速い配達、帯電防止パッケージ
    • 指導的迎合的なo RoHS無鉛
    • PCBの設計、PCBのレイアウト、PCBの、PCBアセンブリ購入する、製造、部品テスト、パッキングおよびPCB配達からのo 1停止サービス
    • o Eleectronicの製造業サービス
  • PCBアセンブリのための詳しい言葉:
    • oの技術的要求事項:
      • §の専門の表面土台およびに穴のはんだ付けする技術
      • 1206のような§のさまざまなサイズ、0805の0603部品SMTの技術
      • § ICT (回路テストで)、FCT (機能回路テスト)の技術
      • ULのセリウム、FCCのRoHSの承認が付いている§ PCBアセンブリ
      • SMTのための§窒素のガスの退潮はんだ付けする技術
      • §の高水準SMTおよびはんだの一貫作業
      • §高密度相互に連結された板配置技術容量
    • oの引用の条件:
      • §のGerberファイルおよびBomのリスト
      • §は私達のためのpcbaかpcbaのサンプルのpicsを取り除く
      • PCBAのための§テスト方法
    • o PCBの指定:
      • §の層:1つから12の層
      • §材料:FR-4、CEM-1、CEM-3、高さTG、FR-1自由な、FR4ハロゲンFR-2、アルミニウム等。
      • 最高§終了する厚さ:0.2への4.0mm (0.02 | 0.25の
      • 最高§終了する板側面:500 x 500mm (20 x 20")
      • § Min.はドリル孔のサイズを:0.25mm (10mil)
      • §の最少線幅:0.10mm (4mil)
      • § Min.の行送り:0.10mm (4mil)
      • §は終わり/処置浮上する:、化学錫無鉛、HALS/HALS化学金、金をめっきする液浸の金
      • §の銅の厚さ:0.5から3.0 oz
      • §はマスク色をはんだ付けする:緑/黒く/白く/赤い/青
      • §の内部のパッキング:ポリ袋
      • §の外のパッキング:標準的なカートンのパッキング
      • §の穴の許容:PTH:±0.076、NTPH:±0.05
      • §の証明書:UL、ISO 9001、ISO 14001、RoHS、UL
      • 打つことの側面図を描く§:、Vカット斜角が付く誘導
      • 各種各様のプリント基板 アセンブリにOEMサービスを提供する§

 銅の厚さ 0.5~9oz
板厚さ 0.1~7mm
1~52Layers
Min. IC Pitch 03015 Chip/0.35ピッチBGA
テスト サービス 100% AOI ICT FCTのテスト
PTHの銅の厚さ 0.4-2mil (10-50um)
ラインの真珠の強さ ≥ 6lb/in (≥ 107g/mm)
Vカットの角度 25°、30°、45°、60°
インピーダンス制御および許容 50Ω±10%
エッチングの許容 ±1mil (±25um)
